تفاصيل المنتج:
|
| سرعة القطع: | 100-3000 مم / دقيقة | اسم المنتج: | آلة قطع الأنابيب باستخدام الحاسب الآلي |
|---|---|---|---|
| نظام التحكم: | ارتفاع الحرارة | البعد (l * w * h): | حسب الطلب |
| قوة البلازما: | ارتفاع الحرارة | المحركات: | باناسونيك |
| التروس: | ألمانيا نيوجارت | برمجة: | السلطة الفلسطينية |
| رقم المحور: | 5/6 | مادة: | الصلب / الألومنيوم / الفولاذ المقاوم للصدأ |
| تسليط الضوء: | قاطع بلازما CNC ذو 5 محاور لأنابيب الصلب,قاطع بلازما CNC ذو 5 محاور 100 مم,3000 مم دقيقة طاولة معدنية باستخدام الحاسب الآلي |
||

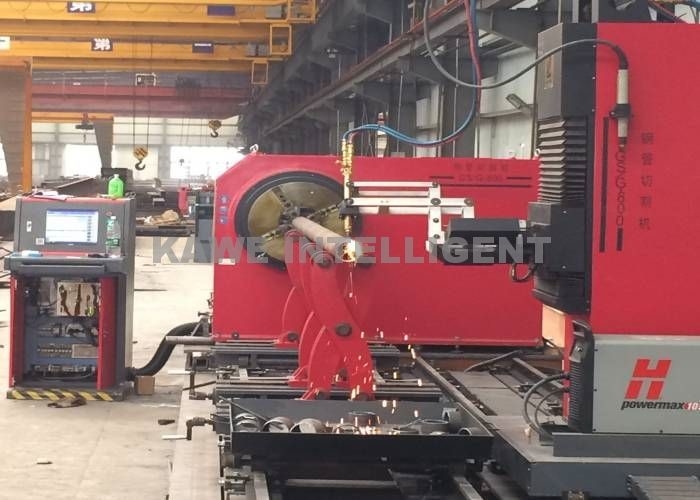

آلة قطع البلازما CNC ذات 5 محاور للأنابيب الفولاذية
لخص
إن آلة قطع خط الأنابيب الفولاذية CNC ذات 5 محاور KPGS-600/5 عبارة عن آلة قطع خط متقاطع للأنابيب الفولاذية يتم التحكم فيها باستخدام الحاسب الآلي ، من خلال بيانات إدخال لوحة المفاتيح إلى الكمبيوتر ، بعد الحساب الصحيح ، بما في ذلك قطع الخط المتقاطع الأخدود.يمكن لظرف التمركز الذاتي أن يثبت بقطر أنبوب 60mm- 600mm ، أطول طول للأنبوب يمكن معالجته هو 12m.بالإضافة إلى ذلك ، فإنه يحتوي أيضًا على العديد من الوظائف ، مثل القطع المسبق ، وضبط زاوية التواء الأنبوب ، والتنظيم التلقائي للسرعة ، وما إلى ذلك ، لتبسيط عملية القطع.
يمكن للأنابيب الفرعية وتصنيع الأنابيب الرئيسية تغيير زاوية قطع الأخدود.شعلة القطع على الجنزير هي ضربة 12 متر ، يمكن قطعها في أي موضع في معالجة المسار.
توجد 4 مجموعات من بكرات الرفع والإمساك على منضدة الأنبوب ، ويمكن تعديل موضع قطعة العمل بشكل أكثر دقة ، ويمكن تقليل قفزة الأنبوب عندما يدور الأنبوب.إن عملية تحريك الأنبوب وضبطه وتحريكه بسيطة للغاية.
لا يمكن لآلة قطع خط تقاطع الأنابيب CNC أن تقطع باللهب فحسب ، بل وأيضًا عن طريق القطع بالبلازما ، مما يحسن بشكل كبير من كفاءة الإنتاج.
مقدمة عن تطبيق المعدات:
إنها تستخدم بشكل أساسي للقطع الحراري لخط تقاطع نهاية الأنبوب وفتحة خط الأنابيب المتقاطعة (بما في ذلك الأخدود).
مادة قطعة العمل القابلة للتطبيق: فولاذ منخفض الكربون ، أنبوب فولاذي مقاوم للصدأ (تحتاج إلى وظيفة قطع بالبلازما اختيارية)
المؤشرات الفنية الاساسية
| قطر أنبوب المعالجة | Φ60-600 مم |
| سماكة الأنبوب | 5-20 مم (قطع البلازما يعتمد على حالة إمداد طاقة البلازما) |
| طول الأنبوب (ماكس) | 12000 مم |
| وزن الأنبوب (ماكس) | 5000 كجم |
| أربعة مخالب تشاك متمركز ذاتيًا | 1 مجموعة |
| القطر الداخلي للظرف | 200 ملم |
| قوس الأنابيب | 4 مجموعات |
| أجهزة السيارات | 5 مجموعات |
| نظام التحكم بالكمبيوتر | F6600 |
| برامج قطع الخطوط المتقاطعة | مجموعة واحدة |
| سرعة خط القطع | 100-3000 مم / دقيقة |
| سرعة الحركة الطولية | 0-6000 مم / دقيقة |
| مزود الطاقة | 3P 380 فولت / 50 هرتز |
| مقاومة الأرض | ≤3 أوم |
|
زاوية التأرجح لشعلة القطع على طول المستوى المحوري للأنبوب (زاوية الأخدود + زاوية متقاطعة) نطاق التحكم |
35-145 درجة (± 55 درجة) |
|
زاوية التأرجح لشعلة القطع على طول المستوى الشعاعي للأنبوب (زاوية الأخدود + زاوية متقاطعة) نطاق التحكم |
35-145 درجة (± 55 درجة) |
التعليمات
1. هل مصنع أو شركة التجارة الخارجية؟
نحن مصنع ، نفعل كل من السوق المحلية و froeign
2. ماذا سنفعل إذا كنت لا تعرف كيفية تشغيل جهازك بعد شرائه منك؟
لدينا تعليمات التثبيت والتشغيل التفصيلية المرفقة ، كما يأتي مع الفيديو ، إنه بسيط للغاية.لدينا دعم عبر الهاتف والبريد الإلكتروني على مدار 24 ساعة في اليوم.إذا كنت بحاجة إلى مهندسنا ، فانتقل إلى تدريب المصنع الخاص بك ، بحيث لا توجد مشاكل
3. ما جودة منتجاتك؟
بالنسبة لإطار الجهاز الذي صنعه بنفسي ، تتمتع الجودة ووقت التسليم بضمان كافٍ.كما حصلت منتجاتنا على شهادة CE ، وتم تصديرها إلى العديد من البلدان حول العالم ، مثل روسيا ، والعراق ، وبلجيكا ، وكازاخستان ، وكوريا ، إلخ. يمكنك أن تطمئن إلى الجودة تمامًا.
